Általános termikus megoldás GPU hűtőbordákhoz
A GPU, más néven grafikus kártya vagy VGA, minden számítógép vagy szerver nélkülözhetetlen eleme. Grafikus kártya nélkül nem fogunk tudni képeket látni. Látható, hogy a grafikus kártya fontos szerepet tölt be a számítógépiparban. Tehát hogyan oszlatja el a grafikus kártya a hőt használat közben?
A GPU mag működési frekvenciájának és a grafikus memória munkafrekvenciájának folyamatos emelkedése miatt a GPU chip hőtermelése is rohamosan növekszik. A kijelzőchipben lévő tranzisztorok száma elérte vagy meg is haladta a CPU-ban lévő számot. Az ilyen nagyfokú integráció elkerülhetetlenül a fűtőérték növekedéséhez vezet. E problémák megoldása érdekében a grafikus kártya elfogadja a szükséges hőelvezetési módszert. Főleg a túlhúzás szerelmeseinek és a hosszú ideig dolgozó felhasználóknak a kiváló hőelvezetési módszer elengedhetetlen a grafikus kártya kiválasztásához. Jelenleg az elterjedt hőleadási módszerek passzívak és aktívak. Ezen kívül van egy speciális hőcsöves hűtési módszer.
Passvie hűtő hűtőborda:
Általában néhány alacsony működési frekvenciájú grafikus kártya passzív hűtést alkalmaz. Ez a hűtési módszer egy hűtőborda felszerelése a kijelző chipre, és nincs szükség hűtőventilátorra. Mivel az alacsonyabb működési frekvenciájú grafikus kártya hűtési kapacitása nem túl nagy, ezért nem szükséges a hűtőventilátort használni. Ily módon, miközben biztosítja a grafikus kártya stabil működését, nemcsak a költségeket, hanem a használat során fellépő zajt is csökkentheti.
Aktív hűtő hűtőborda:
Amellett, hogy hűtőbordát szerelnek fel a kijelzőchipre, az aktív hűtést hűtőventilátorral is felszerelik. Ez az aktív hűtés a nagy működési frekvenciájú grafikus kártyákhoz szükséges. Mivel a nagyobb működési frekvencia magasabb hőt hoz, ezért nehéz kielégíteni a hőleadási igényeket, ha csak egy hűtőborda van beépítve, ezért szükség van ventilátor segítségére, és ez fontosabb azoknak, akik túlhajtják és akiknek szüksége van rá. hosszú ideig használni.

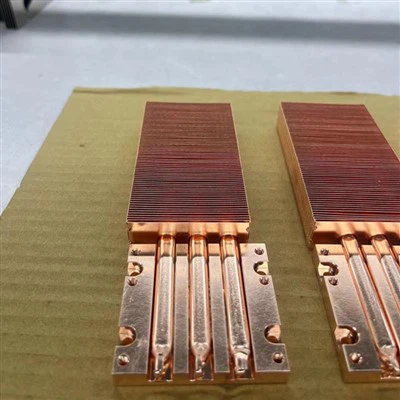

Hűtőcső szerelvény hűtőborda:
A hőcső egyfajta hőátadó elem, amely teljes mértékben kihasználja a hővezetési elvet és a hűtőközeg gyors hőátadó tulajdonságát, hogy hőt adjon át a teljesen zárt vákuumcsőben lévő folyadék elpárolgásán és kondenzációján keresztül. Számos előnye van, mint például a magas hővezető képesség, a jó izoterm, a hőátadó felület tetszőleges megváltoztatása a hideg és a hő mindkét oldalán, a távolsági hőátadás, a hőmérséklet szabályozása stb., A hőből álló hőcserélő A csövek előnyei a magas hőátadási hatékonyság, a kompakt szerkezet és a kis folyadékellenállási veszteség. Hővezető képessége messze meghaladja bármely ismert fémét. Jelenleg a hőcső technológiát széles körben használják. Például sok hideg és meleg klímaberendezés hőcsöves technológiát használ.
A hőcső csak egy nagy hatásfokú hővezetési technológia, amely önmagában nem képes hőt elvezetni. Hőelvezető eszközökkel, például hűtőbordával vagy ventilátorral kell felszerelni a kondenzációs végén, hogy végül elvezesse a hőt. Jelenleg egyre több grafikus kártya használ hőcsövet a hő elvezetésére.
Folyékony hűtés:
A Liquid Cooling termikus megoldás megoldhatja a legtöbb termikus problémát, különösen akkor, ha a belső hőmérséklet csökken, és a légkonvekció hatása nem nyilvánvaló. A folyékony hűtés nagyon stabil hőmérsékleten tudja szabályozni a hőleadó magot, és a működési zaj néhányszor csökken.
A GPU magjának munkafrekvenciájának és a grafikus memória munkafrekvenciájának folyamatos emelkedése miatt a grafikus kártya chip fűtőképessége is rohamosan növekszik. A kijelzőchipben lévő tranzisztorok száma elérte vagy meg is haladta a CPU-ban lévő számot. Az ilyen nagyfokú integráció elkerülhetetlenül a fűtőérték növekedéséhez vezet. Ezen problémák megoldása érdekében a GPU kiválasztásához elengedhetetlen a kiváló termikus megoldás.
