IGBT teljesítményelektronikai eszközök hőkezelése

  A modern teljesítményelektronikai eszközök, például az insulated gate bipoláris tranzisztorok (IGBT) egyik kulcsfontosságú szempontja a hőkezelés. A nagy feszültségek és áramok hatékony kezelésére való képességük miatt az IGBT-ket számos alkalmazásban használják, beleértve a motorhajtásokat, a megújuló energiarendszereket és az elektromos járműveket. Működés közben azonban nagy mennyiségű hőt termelnek, amely nem megfelelő kezelés esetén hátrányosan befolyásolhatja teljesítményüket és megbízhatóságukat. Ezért a hatékony hűtési technológia kulcsfontosságú ezen eszközök optimális működésének és hosszú élettartamának biztosításához.

Az IGBT hűtés létfontosságú szerepet játszik az eszköz hőmérsékletének biztonságos működési tartományon belüli tartásában. Ha az IGBT magas hőmérsékletnek van kitéve, csökken a hatékonysága és az energiakezelési képessége, ami csökkent teljesítményhez és lehetséges meghibásodásokhoz vezet. A hőkezelési technológiát úgy tervezték, hogy biztosítsa, hogy az IGBT-k a megfelelő hőmérsékleti tartományban működjenek, hogy maximalizálják hatékonyságukat és élettartamukat.

Számos általánosan használt hűtési módszer létezik az IGBT teljesítményelektronikai eszközökhöz, és mindegyik módszernek megvannak a maga előnyei és korlátai. A hűtési technológia megválasztása számos tényezőtől függ, beleértve az alkalmazási és rendszerkövetelményeket. Nézzünk meg néhány, az IGBT-eszközökben használt hűtési módszert:

1. Léghűtés:
A léghűtés a legalapvetőbb és legszélesebb körben használt IGBT hűtési módszer. Ez magában foglalja egy ventilátor vagy fúvó használatát a levegő keringetésére az IGBT modulhoz csatlakoztatott hűtőbordán. A radiátort úgy tervezték, hogy maximalizálja a hőelvezetési területet és fokozza a hűtési folyamatot. Ez a technika viszonylag költséghatékony, egyszerű és minimális karbantartást igényel. A hűtési kapacitást azonban korlátozza a környezeti hőmérséklet, így alkalmas alacsony és közepes teljesítményű alkalmazásokhoz.

2. Folyékony hűtés:

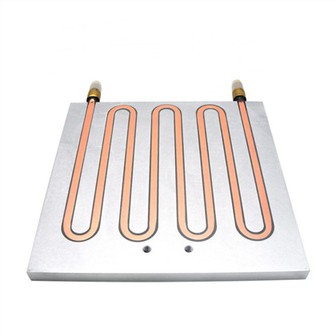

A folyékony hűtés egy fejlettebb technológia, amely hűtőfolyadékot, például vizet vagy dielektromos folyadékot használ a hő eltávolítására az IGBT-ből. Ennél a módszernél a hűtőfolyadék egy zárt hurkú rendszeren keresztül kering, elnyeli az IGBT által termelt hőt és átadja azt egy külső hőcserélőnek. A folyadékhűtés nagyobb hűtési hatékonyságot kínál a léghűtéshez képest, ami nagyobb teljesítménysűrűséget és jobb hőmérsékletszabályozást eredményez. Ez azonban bonyolultabb, további alkatrészeket és karbantartást igényel, és többe kerül.

3. Fázisváltós hűtés:
A fázisváltós hűtés magában foglalja a hűtőközegek vagy hőcsövek használatát az IGBT-eszközök hatékony hűtése érdekében. A hőcső munkafolyadékot tartalmaz, amely a meleg végén elpárolog, a hideg végén pedig lecsapódik, megkönnyítve a hőátadást. Ez a megközelítés nagy hűtési kapacitást és megbízható hőteljesítményt biztosít, így alkalmas nagy teljesítményű alkalmazásokhoz. A fázisváltós hűtőrendszerek azonban terjedelmesek, drágák és bonyolultabbak lehetnek.

4. Keverjük össze és hűtsük le:
A hibrid hűtés többféle hűtési módszert kombinál a hőkezelés optimalizálása érdekében. Például a léghűtés és a folyadékhűtés kombinációja jobb teljesítményt és rugalmasságot biztosíthat. A léghűtéses rendszerek kezelik a hő nagy részét, míg a folyékony hűtőrendszerek tovább hűtik a kritikus alkatrészeket vagy a nagyobb hőterhelésű területeket. A hibrid hűtés növeli a hatékonyságot és a megbízhatóságot, így alkalmas az igényes alkalmazásokhoz.

A hatékony hőkezelés több, mint a megfelelő hűtési mód kiválasztása. A hűtőrendszer megfelelő kialakítása és elrendezése, valamint az optimalizált hűtőborda kialakítása kulcsfontosságú a hatékony hőelvezetéshez. Ezenkívül az IGBT hőmérsékletének érzékelőkkel és hőkezelési algoritmusokkal történő felügyelete és szabályozása megakadályozhatja a túlmelegedést és biztosítja a biztonságos működést.

Összefoglalva, a hőkezelés kulcsfontosságú az IGBT teljesítményelektronikai eszközök megbízható és hatékony működéséhez. Hatékony hűtési technikák, például léghűtés, folyadékhűtés, fázisváltós hűtés vagy hibrid hűtés alkalmazásával az IGBT hőmérséklete biztonságos működési tartományon belül tartható. Ezenkívül a megfelelő tervezési megfontolások és megfigyelési stratégiák elengedhetetlenek a hőkezelés optimalizálásához. Ahogy a teljesítményelektronikai eszközök folyamatosan fejlődnek, további kutatásra és innovációra van szükség a hőkezelési megoldások terén a nagy teljesítményű alkalmazások növekvő igényeinek kielégítése érdekében.

  Vezető radiátorgyártóként a Sinda Thermal a hűtőborda típusok széles skáláját kínálja, például alumínium extrudált hűtőbordát, lapos bordás hűtőbordát, csapos bordás hűtőbordát, cipzáros bordás hűtőbordát, folyadékhűtő hűtőlemezt stb. minőségi és kiemelkedő ügyfélszolgálat. A Sinda Thermal folyamatosan szállít egyedi hűtőbordákat, hogy megfeleljen a különböző iparágak egyedi követelményeinek.

A Sinda Thermal 2014-ben alakult, és gyorsan növekedett a hőgazdálkodás terén a kiválóság és az innováció iránti elkötelezettségének köszönhetően. A cég egy nagyszerű, fejlett technológiával és gépekkel felszerelt gyártóüzemel rendelkezik, amely biztosítja, hogy a Sinda Thermal különféle típusú radiátorokat tudjon gyártani és a vásárlók különböző igényeihez igazítani.
