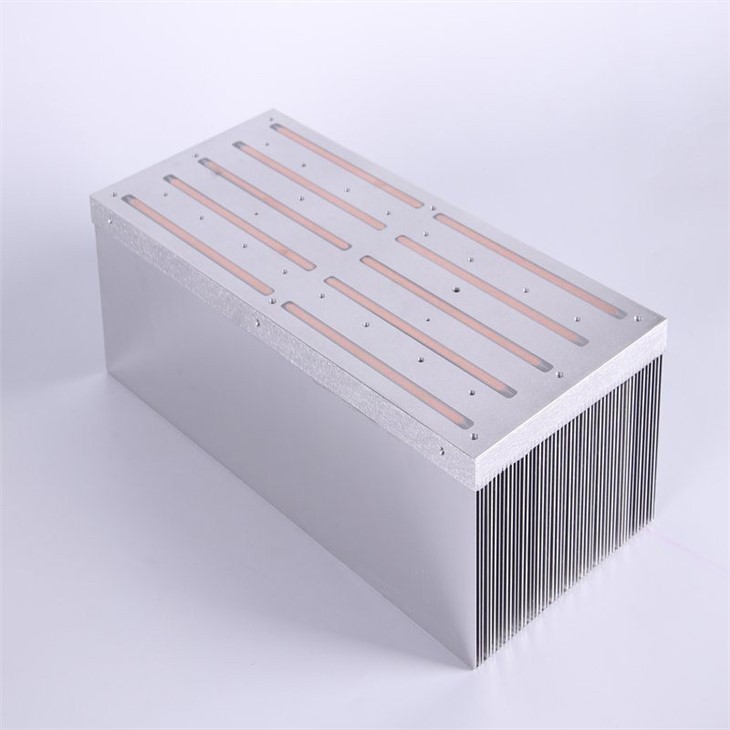

Egyedi alumínium hűtőborda tervezés és gyártás



   Az elektronikus eszközök kifinomultabbá válásával magasabb szintű teljesítményt és megbízhatóságot igényelnek. Az elektronika egyik fontos eleme a hűtőborda, amely segít elvezetni az elektronikai alkatrészek által termelt hőt, megelőzve azok túlmelegedését és meghibásodását. Az egyedi hűtőborda jobb hőkezelést biztosít a nagy teljesítményű hűtést igénylő elektronikus eszközök számára.





Az alumínium hűtőbordák típusai



Az alumínium a hűtőbordák közkedvelt anyaga, mivel könnyű, jó hővezető képességgel rendelkezik, valamint könnyen gyártható. Az alumínium hűtőbordáknak négy fő típusa van: extrudált hűtőborda, ragasztott bordás hűtőborda, bontott bordás hűtőborda és hajtogatott bordás hűtőborda.



1. Extrudált hűtőbordák

Az extrudált hűtőbordák úgy készülnek, hogy alumínium tuskót nyomnak át egy szerszámon, így extrudált profilt készítenek, majd a profilt a kívánt hosszúságra vágják, és CNC megmunkálással tovább feldolgozzák. Az extrudált hűtőborda költséghatékony megoldás olyan alkalmazásokhoz, mint a LED-es világítás, ahol egyedi formára van szükség.Az extrudált hűtőbordák nagy felülettel rendelkeznek, ami nagyobb területet biztosít a hőelvezetéshez.





2. Ragasztott bordás hűtőbordák

A ragasztott hűtőbordák úgy készülnek, hogy bordákat helyeznek az alaplemezre ragasztóval, jellemzően epoxigyantával. A ragasztott bordás hűtőbordák sokféle formában és méretben készíthetők, így ideálisak egyedi hűtőbordák kialakításához.A ragasztott hűtőbordák olyan alkalmazásokban használhatók, ahol nagyfokú hőátadásra van szükség, például teljesítményerősítőkben vagy tápegységekben. A bordák alaplemezhez való ragasztására használt ragasztónak jó hővezető képességgel kell rendelkeznie, hogy biztosítsa a hatékony hőelvezetést.





3. Kihúzott hűtőbordák

Alumínium hézagoló hűtőbordák úgy készülnek, hogy a lemezeket egy alumínium tömbről lehúzzák egy speciális szellőzőszerszám segítségével, a bordák nagyon vékonyak és nagy felületűek, így kiváló hőelvezetést biztosítanak.A skived hűtőbordák alkalmasak nagy teljesítményű hűtési alkalmazásokhoz, például CPU-hoz vagy GPU-hoz. A kihúzási folyamat nagyon precíz bordatávolságot és vastagságot tesz lehetővé, amely optimalizálható az adott hűtési követelményekhez.





4. Hajtogatott uszonyos hűtőbordák

A hajtogatott bordás hűtőbordákat úgy készítik el, hogy egy alumíniumlemezt U-alakú profilba hajtanak, amelyet azután egy alaplemezre forrasztanak. A bordák az U-alakú profil bevágásával és kifelé hajlításával jönnek létre.Az összehajtott hűtőbordák sokoldalúak, és sokféle formában és méretben elkészíthetők. Ezenkívül nagyon könnyűek és magas fokú hőteljesítményük van. Az összehajtott bordás hűtőbordákat általában korlátozott helyigényű alkalmazásokban használják, mivel kevesebb helyet foglalnak el, mint más típusú hűtőbordák.





Hogyan működnek az alumínium hűtőbordák



A hűtőbordák úgy működnek, hogy a hőt elvezetik az elektronikus alkatrészekről, és szétoszlatják a környező környezetbe, ami a hővezető képesség elvét használja ennek eléréséhez.Mivel az elektronikus alkatrészek hőt termelnek, a hő a hőelvezető felületen (TIM) keresztül jut el a hűtőbordához. A hő ezután az alumínium bordákon keresztül a hűtőborda felületére kerül, ahol eloszlik a környező levegőben.Az optimális hőelvezetés érdekében a hűtőbordákat úgy kell megtervezni, hogy nagy felületűek legyenek, és jó légáramlást biztosítsanak. Ez úgy érhető el, hogy bordákat állítanak elő a hűtőbordára, amelyek növelik a felületet, vagy olyan hőkezelési technikák alkalmazásával, mint a hőcsövek, amelyek a hőt a hűtőborda távoli részére továbbítják, ahol az hatékonyabban elvezethető.







A hűtőbordák fajtái

Hőszimuláció

Gyár és műhely



Tanúsítványok





  A Sinda Thermal Kína vezető hőtermelő gyártója, gyárunkat 2014-ben alapították, és a kínai Dongguan városában található, különféle hűtőbordákat és egyéb nemesfém alkatrészeket kínálunk. Üzemünk 30 készlettel rendelkezik fejlett és nagy értékű CNC gépekkel és bélyegzőgépekkel, valamint számos tesztelő és kísérleti műszerrel és professzionális mérnöki csapattal rendelkezik, így cégünk kiváló minőségű termékeket tud gyártani és biztosítani nagy pontossággal és kiváló hőteljesítménnyel. A Sinda Thermal elkötelezte magát egy sor hűtőborda mellett, amelyeket széles körben használnak az új tápegységekben, az új energiahordozókban, a távközlésben, a szerverekben, az IGBT-ben és a Madical-ban. Minden termék megfelel a Rohs/Reach szabványnak, és a gyár ISO9001 és ISO14001 minősítéssel rendelkezik. Cégünk számos vásárló partnere volt a jó minőség, a kiváló szolgáltatás és a versenyképes ár érdekében. A Sinda Thermal egy nagyszerű hűtőborda gyártó a globális ügyfelek számára.


GYIK
1. K: Ön kereskedelmi vállalat vagy gyártó?
V: Vezető hűtőborda gyártó vagyunk, gyárunkat 8 éve alapították, professzionálisak és tapasztaltak vagyunk.

2. K: Tud OEM/ODM szolgáltatást nyújtani?
V: Igen, az OEM/ODM elérhető.

3. K: Van MOQ-korlátja?
V: Nem, nem állítunk be MOQ-t, prototípusminták állnak rendelkezésre.

4. K: Mennyi a gyártás átfutási ideje?
V: Prototípus minták esetén az átfutási idő 1-2 hét, tömeggyártás esetén 4-6 hét.

5. K: Meglátogathatom a gyárát?
V: Igen, üdvözöljük a Sinda Thermal oldalán.
