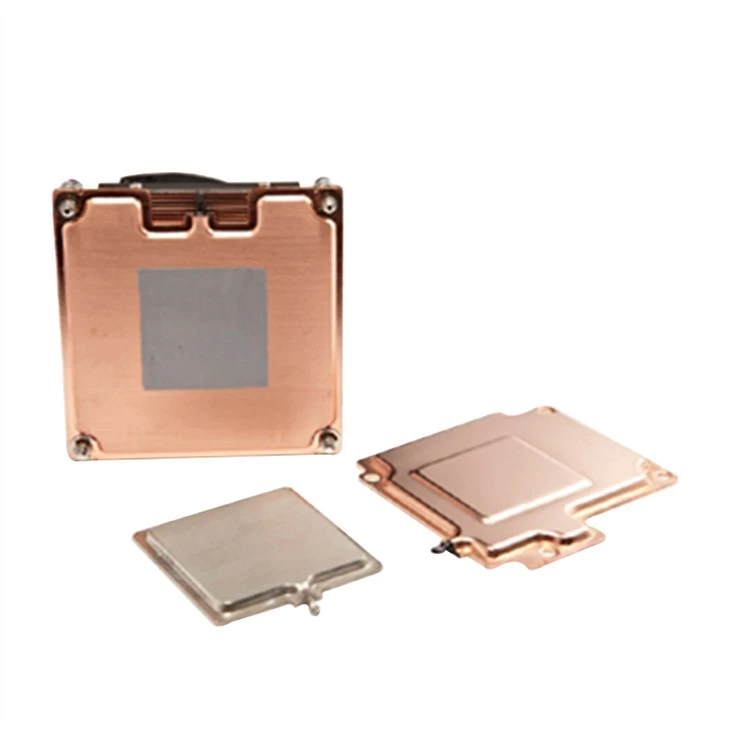

Nagy teljesítményű gőzkamrás hűtőborda

Termék bemutatása:

A gőzkamrás folyékony hűtés működési elve műszakilag hasonló a hőcsöves hűtéshez, de a hővezetési módban mégis van némi különbség.

A heatpipe egyfázisú termikus megoldás, míg a gőzkamra folyadékhűtés kétfázisú termikus megoldás, így a gőzkamra hatásfoka magasabb. A gőzkamra alumínium vagy réz hűtőbordákkal is integrálható, ez a kombináció új mikro folyadékhűtő rendszert alkot. A legegyszerűbb módszer egy gőzkamra forrasztása egy extrudált hűtőborda aljához. Termikusan hatékonyabb módszer az, ha egy köteg sajtolt bordát közvetlenül a gőzkamra felületére forrasztanak. A méretek integritásának javítása érdekében ezeket a bordákat gyakran cipzáros bordáknak nevezett reteszelő fülekkel kapcsolják össze.



Előnyök és előnyök:



1. Alacsony hőellenállás, az Rca 0,05 fok /W-ra csökkenhet 300 W bemeneti teljesítmény mellett, 30 mm*30 mm hőforrás méret mellett.



2. Rugalmas kialakítás bármilyen mérethez és alakhoz, különböző alkalmazásokhoz.



3. Növelje a hőteljesítményt a korlátozottan tervezett térben.



4. Tartsa hűtve az eszközöket a terjedési ellenállás enyhítésével.



Műszaki adatok:



A technológia fejlődésével és a gyártási folyamat javulásával a gőzkamrás folyékony hűtést egyre gyakrabban használják különböző területeken, mint például játékeszközök, CPU, GPU, notebook, okostelefonok, távközlési eszközök, villám alkalmazások. Az alábbi specifikációk csak műszaki tájékoztató jellegűek, kérjük, forduljon a Sinda Thermal mérnökéhez az egyedi tervezésért.

Alkalmazás	Erő	Méret L x Szé (mm)	Vastagság (mm)	Anyag
Játékkonzol	150 - 250W	150 x 150	3 – 5	Cu
Távközlési bázisállomás	50 - 100W	100 x 100	2 – 4	Cu/Cu ötvözet
Grafikus kártya	200 - 350W	220 x 90	2 – 4	Cu/Ti
szerver	200 - 400W	80 x 150	3 – 4	Cu
Inverter (IGBT)	500 - 2000W	450 x 450	3 – 8	Cu
Laptop	15-25W	220 x 60	0.5	Cu ötvözet
Mobiltelefon	5W	80 x 50	0.3 - 0.4	Cu ötvözet
Mobiltelefon	5W	80 x 50	0.4	Rozsdamentes acél





























Alkalmazások:

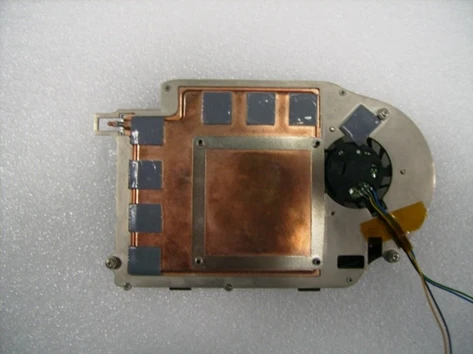

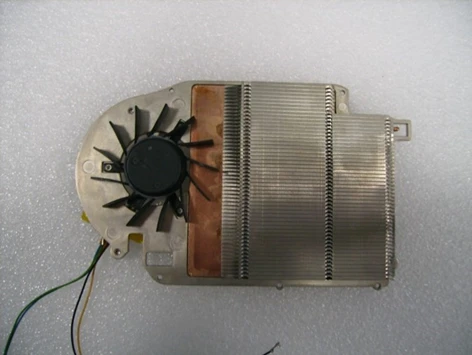

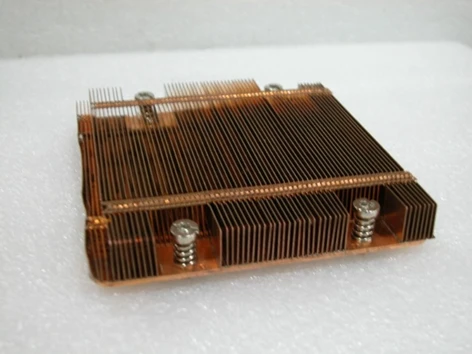

CPU és GPU

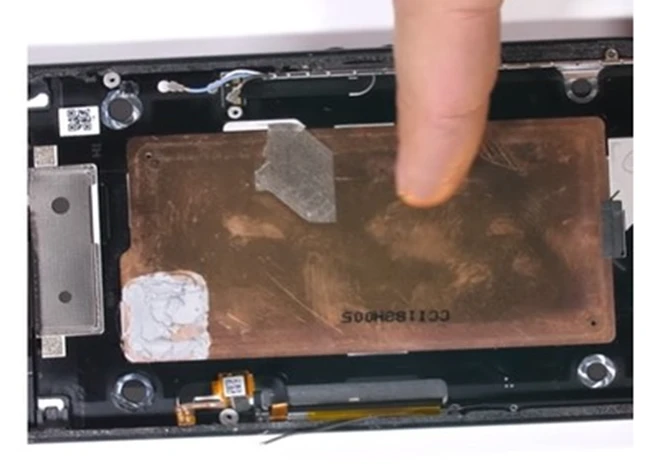

Laptop és mobiltelefon:

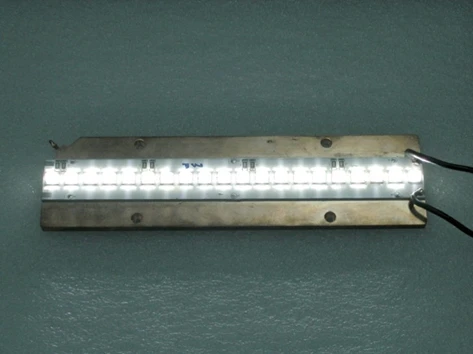

LED villám:







GőzkamraA folyamat áttekintése:



GYIK:



K: Mennyi a várható szerszámköltség egy új tervezésnél.

V: A szerszámköltség a termék méretétől és az összeállításhoz való későbbi összetevőktől függ.



K: Mi az átfutási idő?

V: Általában 2 hetes tervezés, 4 hét proto, 8 hét szerszámozás.



K: Milyen tesztet tartalmaznak a szállítás előtt?

V: Termikus kerékpározás és hősokk, lökés- és vibrációs tesztelés, csomagolás csepptesztje stb., az ügyfelek igényei szerint.
