A gőzkamrás hűtőborda leírása

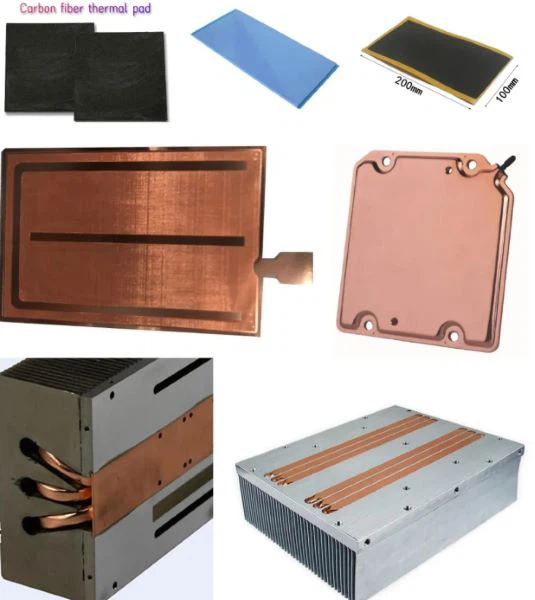

A gőzkamrás hűtőborda lezárt rézlemezekből áll, és kis mennyiségű folyadékkal (például ionmentesített vízzel) van feltöltve, lehetővé téve a hő gyors elvezetését a hőforrásból. Az egyenletes hőmérsékletű lemezes hűtőborda belsejében egy tartószerkezet van, amely megakadályozhatja az üreg falának meghajlását. Az egységes gőzkamrát formálisan hőcsőnek nevezik, és ez az egyik legjobb hőelvezetési lehetőség a hűtőborda szubsztrátumához, amelyet általában nagy teljesítményű berendezésekben használnak. A gőzkamrát általában a bordákkal kombinálják a hatékony hűtés érdekében.

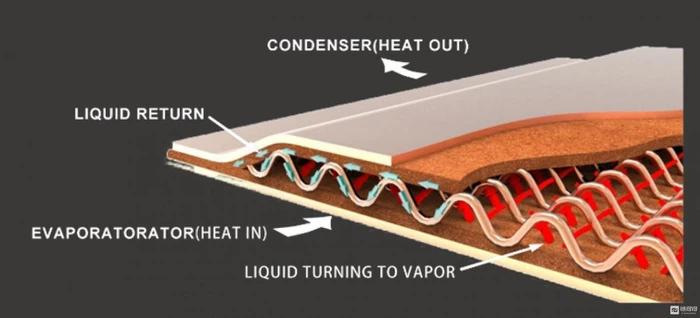

A gőzkamra hűtőborda egy zárt vákuumtartályból áll, amelynek belső fala mikroszerkezete van, és egy kis mennyiségű, saját gázával egyensúlyban lévő munkafolyadékból áll. A vákuumtartályok általában rézből készülnek, és a kerületükön lezárják. A belső fal mikroszerkezete sokféle anyagból készülhet. A legáltalánosabb módszer a rézpor szinterelése a tartály belső falára. Számos folyadék használható a VCH munkafolyadékaként. A legtöbb CPU-, GPU- és LED-hűtési alkalmazásban azonban rendszerint vizet választanak munkaközegnek a magas látens hő, a nagy felületi feszültség, a magas hővezető képesség, valamint a költség- és környezetvédelmi megfontolások miatt.

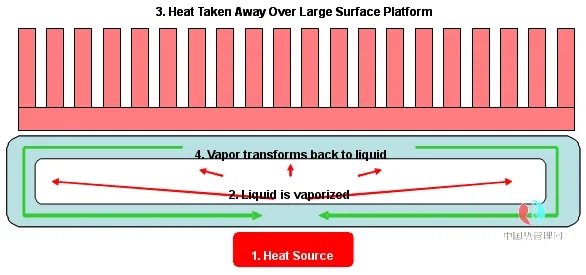

A kamrában lévő alacsony nyomás hatására a folyadék a normál forráspontnál jóval alacsonyabb hőmérsékleten párolog el. Amikor hőt alkalmaznak a VCH-ra, a folyadék az adott hely közelében azonnal elpárolog, és kitölti az egész kamrát (a nyomáskülönbség hatására). Ha a gőz egy hidegebb belső falfelülettel érintkezik, az lecsapódik és hőt bocsát ki, a kondenzált folyadék pedig a mikrostruktúra kapilláris hatása révén visszatér a hőforráshoz. Ahogy a párolgási és kondenzációs ciklusok ismétlődnek, a hőforrásból származó hő az egész kamrában mozog, ami egyenletes hőmérséklet-eloszlást eredményez a kamra felületén.
Megfelelő tervezés mellett a gőzkamrás hűtőborda hőteljesítménye 10-30%-kal javítható a réz hűtőbordához képest. Egyes készülékalkalmazásokban a gőzkamra használata szükségtelenné teszi a ventilátor felszerelését a radiátor tetejére, és a hőmérsékletet is a kívánt szintre csökkentheti, javítva a hűtőrendszer megbízhatóságát és kiküszöbölve a zajt.
