LED termikus kivitel

A LED-anyagok és a csomagolástechnika folyamatos fejlődésével a LED-termékek fényereje folyamatosan javul, és a LED-alkalmazások egyre szélesebb körben terjednek. Az eredeti egyetlen redukciós chipes LED teljesítménye nem magas, a fűtőértéke korlátozott, a hőprobléma pedig nem nagy, így a csomagolási módja viszonylag egyszerű. Az elmúlt években azonban a LED-es anyagtechnológia folyamatos áttörésével a LED csomagolási technológiája is megváltozott. Egyetlen LED bemeneti teljesítménye akár több mint 1 W, de akár 3–5 W-tal is magasabb a kifejlesztett technológiának köszönhetően.

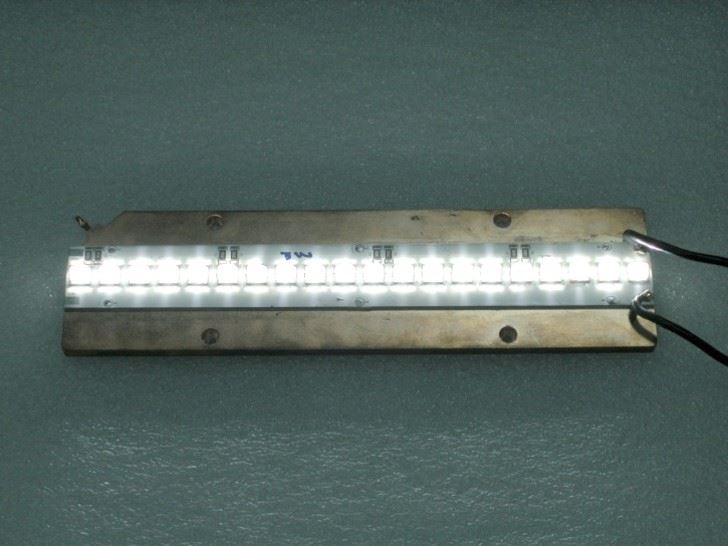

Mivel a nagy fényerejű és nagy teljesítményű LED-rendszerből adódó hőproblémák kulcsfontosságúak a termék működésének befolyásolásában, annak érdekében, hogy a LED-alkatrészek hőjét gyorsan elvezethessük a környező környezetbe, először a csomagolás szintjén kell kezdenünk a hőkezeléssel. . Jelenleg az iparág megoldása az, hogy a LED-chipet forraszanyaggal vagy hővezető anyaggal ellátott áztatólemezhez csatlakoztatják, hogy csökkentsék a csomagolómodul hőimpedanciáját a hűtőbordán keresztül, amely egyben a piacon a leggyakoribb LED-es csomagolómodul. .

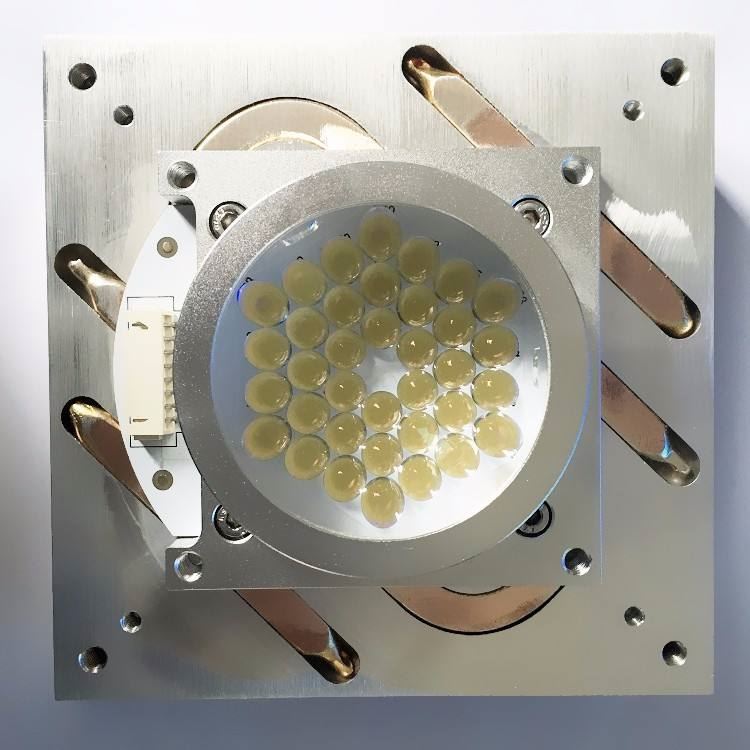

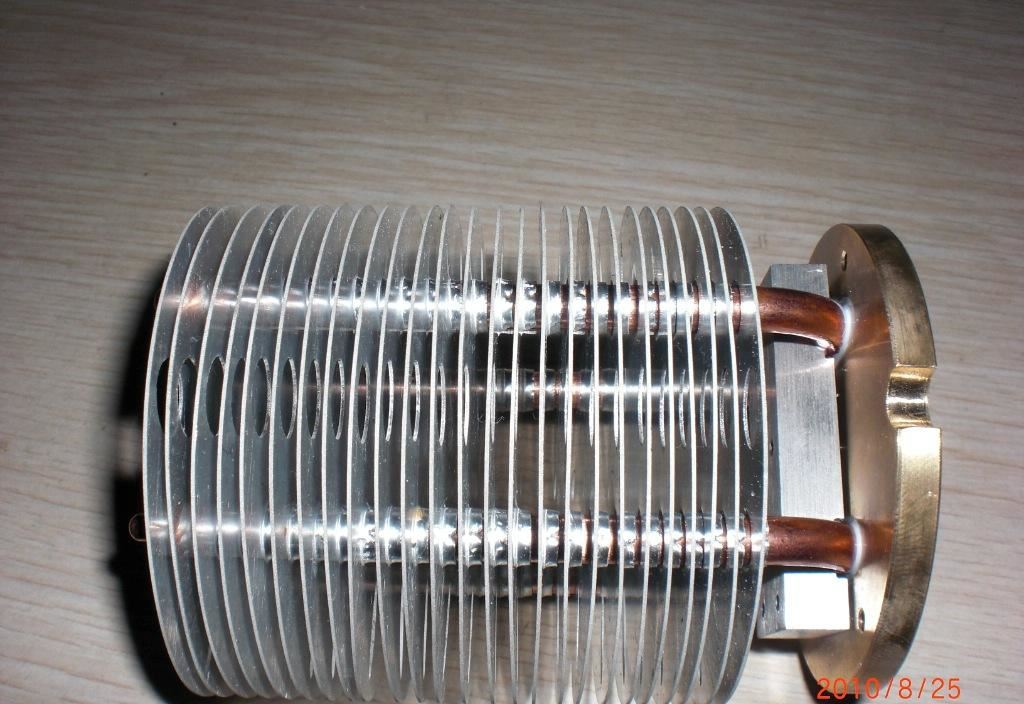

A LED hőelvezetési összetevői hasonlóak a CPU-éhoz. Főleg levegőcsökkentő hűtésű modulok, amelyek hűtőbordából, hőcsőből, ventilátorból és hőfelületi anyagokból állnak. Természetesen a folyadékhűtés is a termikus ellenintézkedések közé tartozik. A jelenleg legnépszerűbb nagy, kicsinyített LED TV háttérvilágítási modul tekintetében a 40 hüvelykes, illetve 46 hüvelykes LED-es háttérvilágítás bemeneti teljesítménye 470 W, illetve 550 W. Ahhoz, hogy ezek 80 százaléka hővé alakuljon, a szükséges hőleadás körülbelül 360 W és 440 W.

Léghűtés:

A léghűtés a hőleadás legelterjedtebb módja, és egyben olcsóbb is. Lényegében a léghűtés lényege, hogy ventilátort használnak a hűtőborda által elnyelt hő eltávolítására. A használati modell előnye a viszonylag alacsony ár és a kényelmes telepítés. Ez azonban nagymértékben függ a környezettől. Például, amikor a hőmérséklet emelkedik és túlhajt, a hőelvezetési teljesítménye nagymértékben csökken.

Folyékony hűtés:

A folyadékhűtés a szivattyú által meghajtott folyadék kényszerkeringtetésén keresztül veszi el a LED hőjét. A léghűtéshez képest előnye, hogy csendes, stabil hűtést, kisebb környezetfüggőséget és így tovább. A folyékony hűtés ára viszonylag magas, a telepítés pedig viszonylag gondos. A költségek és az egyszerű használat érdekében a vizet általában hővezető folyadékként használják a folyékony hűtési hőelvezetéshez, ezért a folyadékhűtő hűtőbordákat gyakran vízcsökkentő hűtött hűtőbordának nevezik.

Félvezető hűtő hűtés:

A félvezető hűtés egy speciális félvezető hűtőchipet használ, hogy bekapcsoláskor hőmérséklet-különbséget hozzon létre. Mindaddig, amíg a hő a magas hőmérsékletű oldalon hatékonyan elvezethető, az alacsony hőmérsékletű vég folyamatosan hűtve lesz. Minden félvezető részecskén hőmérsékletkülönbség van. Egy hűtőlemez több tucat ilyen részecskéből áll egymás után, így a hűtőlap két felületén hőmérséklet-különbség alakul ki.Ezzel a hőmérséklet-különbség-jelenséggel kombinálva léghűtéssel / vízhűtéssel a magas csökkentett hőmérséklet végének hűtésére kiváló hőelvezetési hatás érhető el.

A félvezető hűtés előnye az alacsony hűtési hőmérséklet és a nagy megbízhatóság. A hideg felület hőmérséklete mínusz 10 fok alá is süllyedhet, de a költség túl magas, és rövidzárlatot okozhat a túl alacsony hőmérséklet miatt. Ezenkívül a félvezető hűtőchipek folyamata nem érett, és nem használják széles körben.
